MycroTools® Imaging System

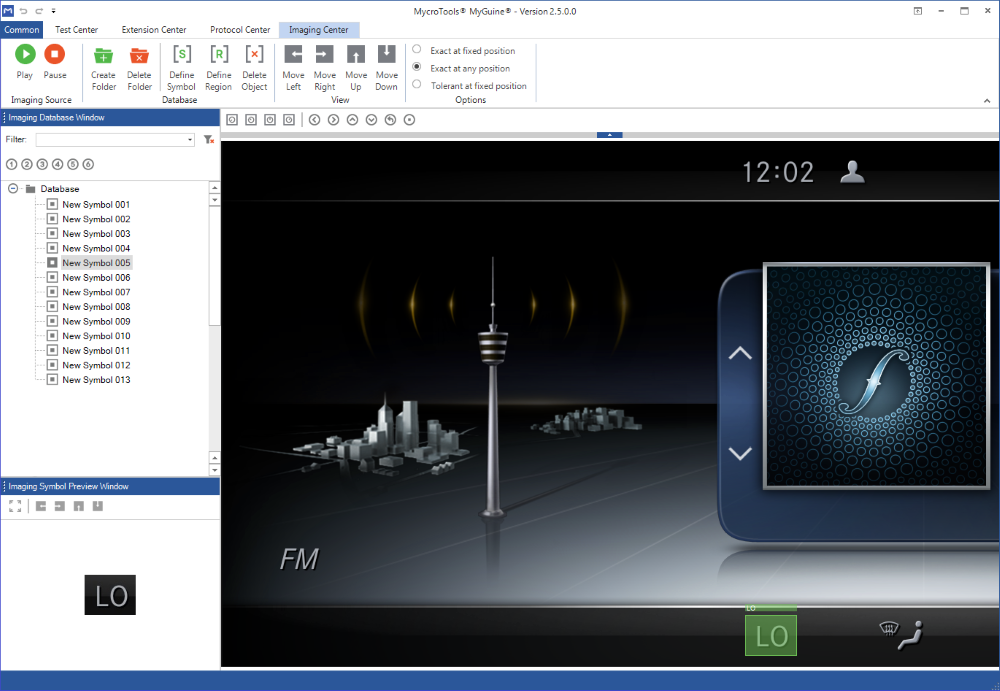

Speziell für automatisierte HMI-Tests bei Head-Units und Kombi-Instrumenten bietet die Firma MycroTools® ein leistungsfähiges Bildverarbeitungssystem, das nahtlos in MycroTools® MyGuine® integriert wird. Das System erweitert die Software durch eine optische Zeichenerkennung (OCR) für verschiedene Schriftarten und Ländersprachen, eine Symbolerkennung (zum Beispiel Warnzeichen, Piktogramme usw.) sowie eine Bilddatenbank, die alle angelernten Symbole sprachbezogen für verschiedene Designs speichert. Die Handhabung des Systems ist denkbar einfach.

Imaging-System TestSteps:

Die Bildverarbeitung integriert neue TestSteps in das Test-Center von MycroTools® MyGuine®. Sie sind leicht bedienbar und erfordern keine speziellen Kenntnisse in der industriellen Bildverarbeitung oder der Programmierung. Die Bedienung ist intuitiv und effizient:

  • Select Settings: Wählt die Ländersprache und das Design aus.
  • Save Image: Speichert das aktuelle Bild des Bildgebers in einem internen Speicher. Die Analyse kann zu einem späteren Zeitpunkt erfolgen. Mehrere Bilder können im Speicher zwischengepuffert werden.
  • Get Strings: Liest über die OCR alle Wörter einer Region und speichert sie in der Ergebnisliste des Test-Steps.
  • Wait For Strings: Wartet auf eine oder mehrere Wörter, die im Bild dargestellt werden. Ein Timeout-Wert begrenzt die maximale Wartezeit. Der Test-Step bietet die Option, solange zu warten, bis ein Text wieder ausgeblendet wird (waiting for disappearance).
  • Wait For Symbol: Wartet auf ein oder mehrere Symbole sowie auf das Ausblenden von Symbolen.
